Cabinet de rețea cu montare pe perete: tipuri, ghid de selecție și comparație

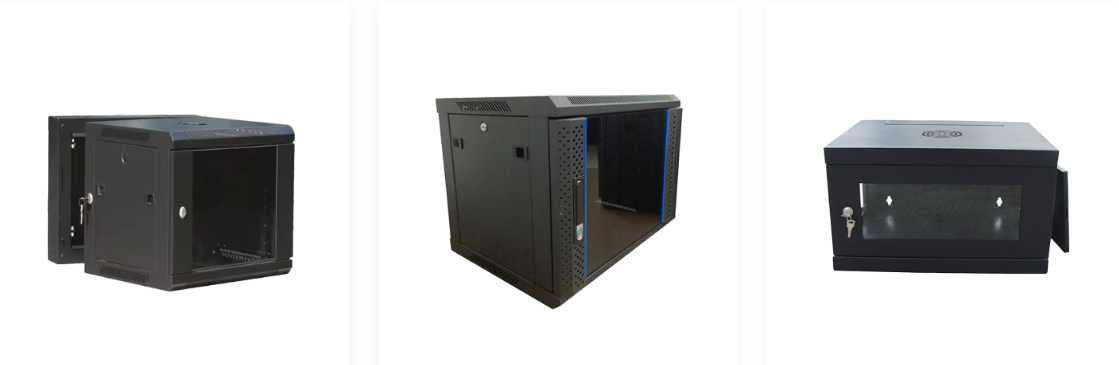

Tipuri și caracteristici comune

Dulapurile de rețea cu montare pe perete sunt, în general, clasificate în funcție de configurația ușii și adâncimea carcasei, ambele afectând accesul la echipamente, ventilația și cât de multă slăbiciune de cablare poate găzdui dulapul. Selectarea tipului potrivit depinde de cât de des va fi accesat dulapul și de câte echipamente trebuie să găzduiască.

Materialul ușii este o altă caracteristică distinctivă, cu uși din sticlă călită utilizate în mod obișnuit acolo unde monitorizarea vizuală a luminilor de stare a echipamentelor este utilă, iar ușile metalice perforate sau solide utilizate în cazul în care fluxul de aer sau securitatea fizică este prioritatea mai mare. Adâncimea dulapului variază, de asemenea, semnificativ, deoarece dulapurile cu adâncime mică se potrivesc comutatoarelor și panourilor de corecție, în timp ce sunt necesare dulapuri mai adânci pentru a găzdui servere, unități UPS sau echipamente cu cabluri din spate și surse de alimentare care se extind mai în spate.

Structura și principiul de funcționare

Un dulap de rețea cu montare pe perete funcționează combinând un cadru fix din oțel sau aluminiu, șine standard de montare de 19 inchi și o carcasă cu blocare pentru a ține echipamentele de rețea în siguranță la o înălțime stabilită deasupra podelei, gestionând în același timp fluxul de aer și traseul cablurilor într-o amprentă restrânsă. Elementele structurale sunt proiectate să funcționeze împreună, astfel încât echipamentul să rămână organizat, răcit și protejat chiar și într-un volum relativ mic al incintei.

Capacitatea dulapului este descrisă în general în unități de rack, sau U, cu dimensiuni obișnuite de montare pe perete variind de la aproximativ 4U pentru instalații foarte compacte până la 15U sau mai mult pentru dulapuri care acceptă mai multe dispozitive active și panouri de corecție. Deoarece dulapurile cu montare pe perete au un volum intern mai mic decât rafturile pe podea, managementul termic este un aspect de proiectare mai critic, motiv pentru care deschiderile de ventilație, prevederile pentru montarea ventilatorului și adâncimea dulapului trebuie să fie adaptate la sarcina termică așteptată a echipamentului înainte de instalare.

Scenarii de aplicare și criterii de selecție

Dulapurile de rețea cu montare pe perete sunt aplicate în birourile întreprinderii, nodurile de transport public, spațiile comerciale, punctele de distribuție a rețelei și dulapurile de rețea rezidențială, selecția fiind determinată în principal de numărul și tipul de dispozitive care urmează să fie găzduite, spațiul disponibil pe perete și cât de des trebuie accesat dulapul. Obținerea corectă a acestor factori în etapa de specificare evită probleme ulterioare, cum ar fi răcirea inadecvată sau spațiul insuficient de gestionare a cablurilor.

Capacitatea U este adesea punctul de plecare pentru selecție, deoarece determină în mod direct câte comutatoare, panouri de corecție și alte dispozitive montate în rack poate ține un dulap, lăsând în același timp spațiu pentru extinderea viitoare. Graficul cu linii de mai jos ilustrează un model general, reprezentativ, al modului în care capacitatea necesară a dulapului tinde să se relaționeze cu complexitatea rețelei pe măsură ce crește numărul de dispozitive conectate într-un site, ceea ce este un context util atunci când se definește un dulap de montare pe perete pentru o instalare nouă sau în extindere.

Înainte de a revizui graficul, rețineți că nevoile reale de capacitate variază în funcție de designul amplasamentului, tipul de echipament și redundanța planificată, astfel încât linia afișată reprezintă un model de planificare generală mai degrabă decât o formulă fixă. Axa orizontală reprezintă un număr tot mai mare de dispozitive de rețea conectate la un loc, de la o sucursală mică până la un etaj mai mare de birou distribuit, în timp ce axa verticală reprezintă tendința generală în capacitatea recomandată a cabinetului U, pe măsură ce numărul de dispozitive crește. Linia ilustrează de ce site-urile foarte mici pot fi adesea deservite de dulapuri compacte, în timp ce site-urile cu nevoi mai dense de conectivitate necesită, în general, o creștere a capacității cu mult înainte ca dulapul să devină plin fizic.

Tendința ascendentă a liniei reflectă relația generală dintre densitatea dispozitivului și nevoile de capacitate a dulapului, dar curba nu este perfect liniară, deoarece capacitatea recomandată tinde să se accelereze oarecum pe măsură ce un site trece de la o instalație de sucursală mică la un podea de birou de dimensiuni medii mai dens. Acest lucru se datorează faptului că site-urile mai dense adaugă de obicei nu numai mai multe comutatoare, ci și mai multe panouri de corecție, accesorii de gestionare a cablurilor și, uneori, unități UPS mici, toate care consumă spațiu U mai repede decât ar sugera numărul de dispozitive. O sucursală mică cu câteva stații de lucru poate fi adesea deservită confortabil de un dulap compact de la 6U la 9U, în timp ce un birou de dimensiuni medii, cu mult mai multe dispozitive conectate și panouri de corelare multiple, beneficiază, în general, de la o configurație de la 12U la 15U sau mai mare. Planificarea creșterii pe termen scurt este un motiv practic pentru a selecta un dulap cu o anumită capacitate U de rezervă, mai degrabă decât dimensionarea exactă la numărul actual de dispozitive, deoarece modernizarea unui dulap mai mare mai târziu este mai perturbatoare decât instalarea unei capacități adecvate de la început. De asemenea, merită să luați în considerare spațiul U consumat de accesoriile de gestionare a cablurilor și de orice unități de ventilatoare planificate, deoarece acestea reduc capacitatea efectivă disponibilă pentru echipamentele active. Site-urile care anticipează o expansiune rapidă, cum ar fi noile dezvoltări comerciale sau birouri ale întreprinderilor în creștere, sunt în general mai bine deservite de planificarea la nivelul superior al intervalului recomandat prezentat în această tendință. Acest tip de conversație de planificare a capacității este una dintre cele mai frecvente discuții între integratorii IT și un producător sau furnizor de dulapuri de rețea cu montare pe perete în timpul etapei de specificare a unui proiect.

Comparație detaliată a dulapurilor cu montare pe perete și pe podea

Dulapurile de rețea cu montare pe perete și pe podea servesc aceluiași scop general de adăpostire și protejare a echipamentelor montate în rack, dar diferă semnificativ în ceea ce privește capacitatea, amprenta și adecvarea pentru diferite tipuri de amplasament. Înțelegerea acestor diferențe îi ajută pe cumpărători să evite specificarea unui dulap de podea subdimensionat sau a unei unități de montare pe perete supradimensionate pentru un anumit site.

Dincolo de tipul general de dulap, performanța de răcire în diferite configurații de uși și ventilație este un alt factor care merită comparat direct, deoarece afectează fiabilitatea echipamentului în spațiile închise. Harta termică de mai jos prezintă o comparație generală, ilustrativă a performanței relative a fluxului de aer în trei tipuri comune de uși și trei configurații de ventilație, bazată pe principii generale de inginerie, mai degrabă decât pe un set de date de testare specific.

Înainte de a revizui harta termică, este de remarcat faptul că performanța termică reală depinde de puterea termică a echipamentului, temperatura ambiantă a camerei și condițiile de instalare, așa că grila de mai jos ar trebui citită ca o comparație relativă generală, mai degrabă decât o specificație de răcire garantată pentru orice instalație particulară. Grila compară ușile metalice solide, ușile din metal perforat și ușile din sticlă călită prin ventilație pasivă, ventilație asistată cu un singur ventilator și ventilație asistată cu ventilator dublu, umbrirea mai închisă reprezentând în general o performanță relativă a fluxului de aer mai puternică în acea combinație.

Modelul general prezentat în grilă este că ușile metalice perforate oferă în mod constant cea mai puternică performanță relativă a fluxului de aer în toate cele trei configurații de ventilație, deoarece modelul perforat permite schimbul pasiv continuu de aer chiar înainte de adăugarea oricărui ventilator. Ușile din metal solid și sticlă călită prezintă o performanță relativă similară una cu cealaltă, deoarece ambele restricționează fluxul de aer pasiv la orice deschideri de aerisire dedicate sunt încorporate în cadrul dulapului, mai degrabă decât ușa însăși. Trecerea de la ventilația pasivă la un singur ventilator produce o îmbunătățire vizibilă pentru fiecare tip de ușă, ceea ce reflectă cât de mult contribuie fluxul de aer activ în comparație cu baza doar pe convecția naturală într-un dulap închis de perete. Adăugarea unui al doilea ventilator produce o îmbunătățire suplimentară, dar comparativ mai mică, sugerând o scădere a randamentelor odată ce fluxul de aer nu mai este factorul limitator principal și încărcarea termică în sine devine variabila mai relevantă. Pentru dulapurile care adăpostesc echipamente cu putere termică mai mare, cum ar fi mai multe comutatoare active sau un UPS mic, asocierea unei uși perforate cu cel puțin asistență pentru un singur ventilator este un punct de plecare general rezonabil pe baza acestei comparații. Pentru instalațiile cu putere termică scăzută, cum ar fi un panou de corecție mic și un singur comutator, ventilația pasivă cu o ușă solidă sau din sticlă este adesea adecvată, motiv pentru care tipul de ușă ar trebui selectat alături de încărcarea așteptată a echipamentului, mai degrabă decât după preferințele estetice. Acest tip de comparație între fluxul de aer și tipul de ușă este un punct de discuție practic atunci când lucrați cu un producător de dulapuri de rețea cu montare pe perete pentru a finaliza o specificație pentru o instalație sensibilă la căldură. Temperatura ambiantă a camerei și amplasarea dulapului, cum ar fi apropierea de lumina directă a soarelui sau de alte surse de căldură, ar trebui, de asemenea, luate în considerare alături de configurația ușii și a ventilatorului în sine.

Tendințele industriei pe segmentele de aplicații

Cererea pentru dulapuri de rețea cu montare pe perete s-a extins dincolo de utilizarea tradițională a biroului întreprinderii, deoarece mai multe sectoare adoptă echipamente structurate, închise, pentru infrastructura de rețea și de încărcare. Diagrama cu coloane grupate de mai jos prezintă o comparație generală, ilustrativă a creșterii cererii relative în patru segmente de aplicații pe o perioadă de mai mulți ani, bazată pe observația generală a industriei, mai degrabă decât pe un set de date măsurat specific.

Înainte de a revizui graficul, acesta ar trebui citit ca o ilustrare direcțională generală, mai degrabă decât o statistică precisă, deoarece modelele de creștere variază considerabil în funcție de regiune și segment de piață. Sunt comparate patru segmente: birouri, noduri de transport public, spații comerciale și de vânzare cu amănuntul și instalații rezidențiale, fiecare afișat cu două coloane grupate reprezentând un indicator al cererii relative la un moment anterior și mai recent.

Segmentul de birouri pentru întreprinderi prezintă cel mai mare indicator de cerere globală în ambele perioade, în concordanță cu poziția sa ca aplicație de bază tradițională pentru dulapurile de rețea cu montare pe perete, deși creșterea sa relativă între perioade este mai moderată în comparație cu celelalte trei segmente. Nodurile de transport public prezintă una dintre creșterile relative mai mari dintre perioada anterioară și cea recentă, care se aliniază cu investițiile mai ample în infrastructură în conectivitate la nivel de stație, sisteme de informații pentru pasageri și rețele de supraveghere care necesită incinte de echipamente distribuite, eficiente din punct de vedere spațiu. Spațiile comerciale și de vânzare cu amănuntul prezintă un model de creștere similar, reflectând adoptarea crescută a sistemelor de puncte de vânzare în rețea, conectivitate în magazine și echipamente de securitate care beneficiază de o carcasă compactă, montată pe perete, mai degrabă decât de o cameră de echipamente dedicată. Segmentul rezidențial pornește de la cea mai mică bază dintre cele patru segmente, dar prezintă o creștere proporțională semnificativă, ceea ce este în concordanță cu creșterea complexității rețelei de acasă, pe măsură ce tot mai multe gospodării adoptă mai multe dispozitive conectate, sisteme de acasă inteligente și configurații de birou la domiciliu care beneficiază de cablare organizată, închisă. Luat împreună, modelul sugerează că, în timp ce biroul de întreprindere rămâne cel mai mare segment de aplicații în termeni absoluti, cea mai rapidă creștere relativă are loc în segmentele de transport, comercial și rezidențial, lărgind gama de medii în care sunt specificate dulapurile cu montare pe perete. Această diversificare este unul dintre motivele pentru care producătorii oferă din ce în ce mai mult opțiuni de configurare OEM și ODM, deoarece clienții de transport, comerciali și rezidențiali au adesea cerințe diferite pentru stilul ușii, tipul de blocare și estetica dulapului în comparație cu o instalație standard de birou pentru întreprinderi. Pentru companiile care deservesc mai multe segmente, această tendință indică, de asemenea, valoarea unei linii flexibile de produse care poate fi configurată pentru diferite scenarii, mai degrabă decât pentru un singur design de dulap fix.

Acest tip de abordare flexibilă, bazată pe scenarii, este esențială pentru modul în care producătorii mai noi își poziționează liniile de produse pentru dulapuri cu montare pe perete. Ningbo Cixi Communication Technology Co., Ltd., înființată în februarie 2024 și cu sediul în orașul Ningbo, provincia Zhejiang, se concentrează pe proiectarea, cercetarea și dezvoltarea, producția și comercializarea dulapurilor de rețea și a dulapurilor de încărcare, oferind soluții unice pentru infrastructura echipamentelor de comunicații. În calitate de producător profesionist de dulapuri de rețea cu montare pe perete OEM și companie ODM de dulapuri de rețea cu montare pe perete, afacerea operează cu o echipă de proiectare internă pentru a sprijini nevoile de configurare în centrele de date din rețea, birourile întreprinderilor, hub-urile de transport public, sediile comerciale și reședințe personale, reflectând aceeași gamă extinsă de segmente de aplicații descrise mai sus. Compania pune accent pe siguranța produselor, alături de un accent continuu pe inteligență și ușurință în operare, ca parte a abordării sale de dezvoltare a produselor.

Ghid de întreținere pentru o funcționare fiabilă pe termen lung

Inspecția de rutină face ca un dulap de rețea cu montare pe perete să funcționeze fiabil, în special în ceea ce privește managementul termic, integritatea fixării pe perete și organizarea cablurilor, toate acestea putând să se degradeze treptat dacă nu sunt verificate de-a lungul anilor de serviciu continuu.

1. Inspectați periodic suporturile de montare pe perete și elementele de fixare pentru a vă asigura că rămân sigure, în special în dulapurile care suportă încărcături mai mari de echipamente.
2. Curățați orificiile de ventilație și filtrele ventilatorului în mod regulat pentru a preveni acumularea de praf să restricționeze fluxul de aer și să crească temperatura internă.
3. Verificați funcționarea ventilatorului, acolo unde este prevăzut, pentru a confirma funcționarea continuă, deoarece un ventilator defect poate trece neobservat până când apar probleme legate de temperatură.
4. Revizuiți periodic traseul de gestionare a cablurilor pentru a preveni supraaglomerarea, care poate restricționa fluxul de aer și poate face mișcările, completările sau modificările viitoare mai dificile.
5. Confirmați că încuietorile și balamalele ușilor rămân în stare bună de funcționare pentru a menține controlul fizic al accesului dorit.
6. Monitorizați temperatura interioară a carcasei acolo unde este posibil, în special în dulapurile cu ventilație pasivă limitată, pentru a detecta din timp problemele termice în curs de dezvoltare.

Păstrarea unui jurnal simplu de întreținere pentru dulapuri într-un portofoliu de site distribuit, în special pentru hub-urile de transport și implementările comerciale cu mai multe locații, face mai ușor să planificați înlocuirea proactivă a ventilatorului sau re-cuplurea suportului înainte ca o defecțiune să afecteze timpul de funcționare a rețelei. Deoarece dulapurile cu montare pe perete sunt adesea instalate în spații mai puțin vizitate decât într-o cameră centrală a serverelor, stabilirea unei rutine de inspecție programată este în general mai eficientă decât să te bazezi doar pe alarmele echipamentelor pentru a semnala o problemă în curs de dezvoltare.
