De ce centrele de date preferă dulapurile montate pe perete? Dezvăluirea secretului creșterii utilizării spațiului cu 50%

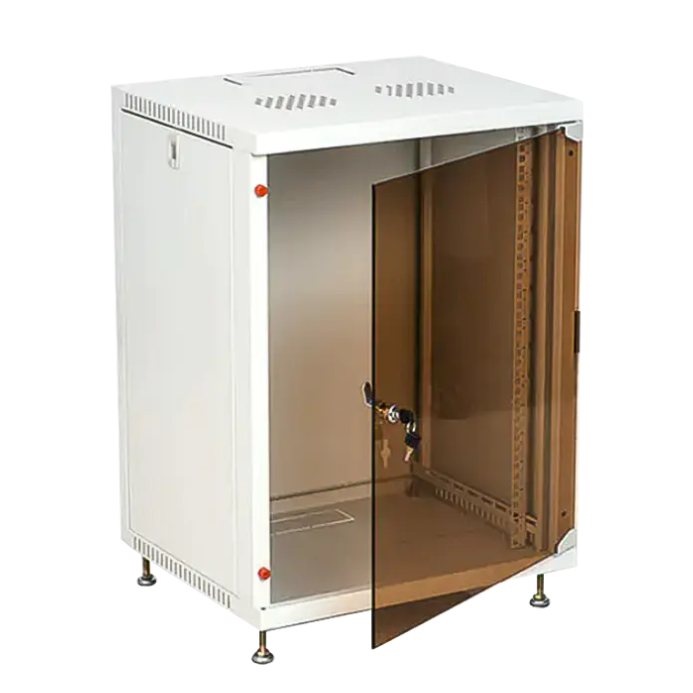

În proiectarea centrelor de date și a camerelor de servere, optimizarea spațiului și eficiența disipării căldurii sunt considerații de bază. Deși dulapurile tradiționale pe podea sunt stabile, ele ocupă adesea mult spațiu la sol, în timp ce dulapuri de retea montate pe perete devin alegerea din ce în ce mai multe centre de date datorită designului lor compact, implementării flexibile și disipării eficiente a căldurii.

1. Dulapuri montate pe perete vs. dulapuri pe podea: comparație principală a avantajelor

2. Cum pot dulapurile montate pe perete să mărească utilizarea spațiului cu 50%?

Dezvoltarea spațiului tridimensional: de la „plan” la „vertical”

Sala de calculatoare traditionala: dulapurile sunt dispuse la sol, iar pasajele ocupa 40% din spatiu.

Soluție montată pe perete:

Dulapurile pot fi instalate pe pereți, coloane sau chiar sub tavan

În aceeași zonă poate fi instalat de 2-3 ori numărul de dispozitive

Design modular: extindeți la cerere

Arhitectură stivuitoare: unele modele acceptă instalarea în serie în sus și în jos

Expansiune fără scule: creșteți sau micșorați pozițiile U prin șuruburi cu eliberare rapidă

Management inteligent al cablurilor

Jgheab de cablare ascuns: reduceți cu 30% dezordinea cablurilor în dulapurile tradiționale

Raft rotativ de gestionare a cablurilor: nu este nevoie să dezasamblați echipamentul pentru întreținere

3 . Proces de instalare standardizat (6 pași cheie)

Pasul 1: Poziționare și marcare

Utilizați o nivelă cu laser pentru a determina înălțimea de instalare (se recomandă ca fundul să fie la 1,2-1,8 m de sol)

Marcați poziția orificiului șurubului de expansiune (eroare ≤1mm)

Pasul 2: găuriți și reparați

Utilizați șuruburi de ancorare chimice M10 pentru pereții de beton

Utilizați șuruburi traverse pentru pereți, plăcuțe din tablă de oțel pentru pereții de cărămidă

Nu utilizați tuburi de expansiune din plastic (capacitate portantă insuficientă)

Pasul 3: agățat dulap

Două persoane lucrează împreună pentru a ridica, mai întâi atârnă cârligul de sus și apoi blochează partea de jos

Utilizați un ecartament de palpație de 0,1 m m pentru a verifica potrivirea dintre dulap și perete (distanță <2 mm)

Pasul 4: Corecția verticalității

Test de nivel cu două axe (în față și spate/înclinare la stânga și la dreapta ≤1°)

Reglare prin garnitură (garnitura din oțel inoxidabil este rezistentă la coroziune)

Pasul 5: Armarea seismică

Instalați cablul de sârmă de oțel înclinat (diametru ≥6mm) în zonele de cutremur

Grosimea plăcuței de cauciuc anti-alunecare ≥5mm

Pasul 6: Testul de încărcare

Creșteți treptat contragreutatea (20%→50%→100%)

Monitorizați continuu decontarea timp de 72 de ore (ar trebui să fie ≤0,5 mm)
